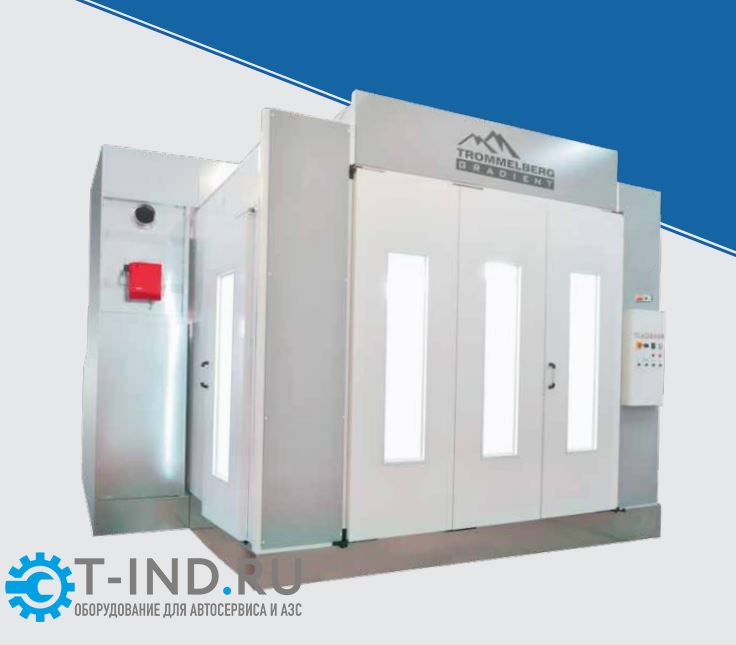

Окрасочно-сушильная камера Trommelberg SB-7428 (EC)

Окрасочно-сушильная камера* 7х4х2.76 м производства Италии с комбинированным приточно-вытяжным агрегатом и дизельной горелкой Riello RG4S.

Основные особенности

• Время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке
• Ширина пленума составляет 80% от ширины кабины камеры, что способствует улучшению равномерности воздушного потока возле стен кабины, повышая тем самым качество подетальной окраски
• Высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника
• Высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ
• 4-ступенчатая очистка воздуха: входной карманный фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра)
• Освещенность в кабине превышает 1500 люкс.

Окрасочная камера произведена в соответствии со следующими директивами и стандартами:

• 2006/42/CE, Директива ЕС по машинам, механизмам и машинному оборудованию;
• 2006/95/CE, Директива ЕС по низковольтному оборудованию;
• Директива EMC 2004/108/CE по электромагнитной совместимости.

Кабина / пленум / освещение

• Кабина окрасочно-сушильной камеры SB-7428 собирается из теплоизолированных самонесущих сэндвич-панелей, изготовленных из оцинкованного металла и соединенных между собой замками "шип-паз". Кабина изнутри и снаружи окрашена в белый цвет.
• Кабина оснащается трехстворчатыми въездными воротами. Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами.
• В пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5.
• Кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. Класс освещения IRC85.
• В кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.

Полы / напольные фильтры

• Камера устанавливается на металлическом основании. При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 370 мм.
• Полностью решетчатый пол перекрыт оцинкованными решетками с несущей способностью в 800 кг/колесо. Все конструкции основания изготовлены из оцинкованной стали.
• Подо всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4. Такая структура фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.

Агрегаты / вентиляторы / теплообменник

• Камера оснащена двумя центробежными вентиляторами со взрывобезопасными электродвигателями мощностью 7.5 кВт каждый. Для большей эффективности лопатки турбин вентилятора развернуты вперед. Перед приточным вентилятором установлен карманный фильтр класса ЕU4.
• Моторы и приточного и вытяжного вентиляторов оснащены системой плавного пуска, благодаря чему экономится их ресурс.
• Конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией (частичным воздухообменом), а также ручную регулировку давления воздуха в кабине камеры при помощи заслонки на линии вытяжки. В режиме рециркуляции воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.

Пульт управления

Пульт управления встроен в переднюю стенку камеры. В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы. Пульт обеспечивает автоматический режим охлаждения.

Камера оснащается следующими устройствами безопасности:

• Термостатом безопасности с ручным перезапуском для предотвращения перегрева воздуха
• Манометром с цветной шкалой для отображения давления воздуха в кабине камеры
• Устройством блокировки на линии подачи сжатого воздуха.

Характеристики:

В комплекте поставки

1. полностью решетчатый пол: 35 оцинкованных решеток, несущая способность 800 кг/колесо;
2. стеновые панели толщиной 40 мм;
3. металлическое основание высотой 360 мм;
4. основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала, 2700х2700 мм;
5. боковая дверь для персонала 650х2000 мм с безопасным остеклением;
6. 8 светильников угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное;
7. 4-ходовой теплообменник;
8. дизельная горелка Riеllo RG4S;
9. 2 центробежных вентилятора с ременным приводом и развернутыми вперед лопатками;
10. электродвигатели с системой плавного пуска;
11. ручная заслонка для регулировки давления в кабине;
12. комплект воздушных фильтров;
13. пульт управления "Еasy Control" с сигнализацией;
14. угловая полочка для инструментов;
15. верхняя подвижная штанга для подвешивания деталей;
16. манометр с цветной шкалой для контроля давления в кабине;
17. блокировка подачи сжатого воздуха в кабину;
18. термостат безопасности с ручным перезапуском;
19. датчик минимального давления.

Опции:

• Комплект из 4-х светильников угловой установки, общ. мощностью 928Вт, арт. CL4458
• Комплект из 2-х заездных рамп, арт. RMP28E
• Газовая горелка взамен дизельной.

Упаковка:

• Вес брутто: 4748.5 кг
• Место 1 (ДхШхВ): 4100х1160х2150 мм
• Место 2 (ДхШхВ): 2150х1150х2150 мм
• Место 3 (ДхШхВ): 1450х900х1900 мм
• Место 4 (ДхШхВ): 1400х900 мм
• Место 5 (ДхШхВ): 1050х800х2550 мм
