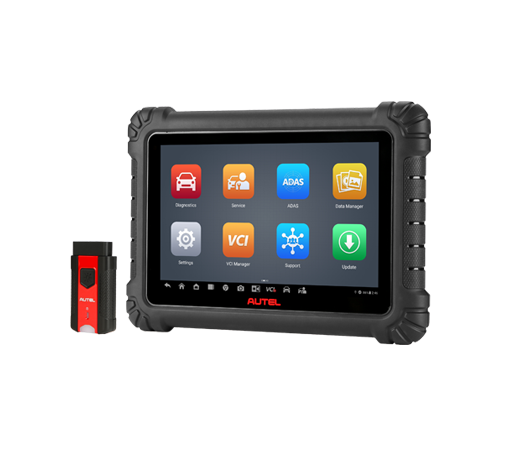

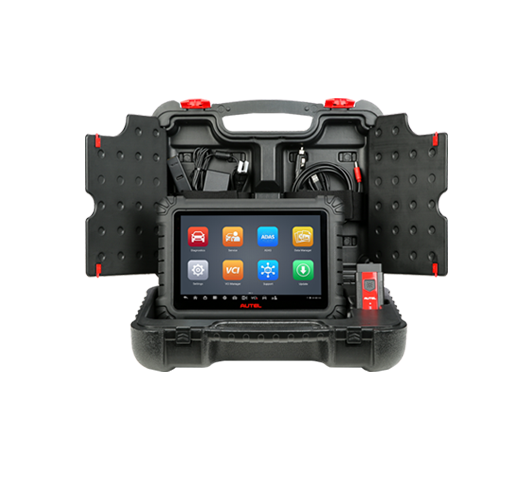

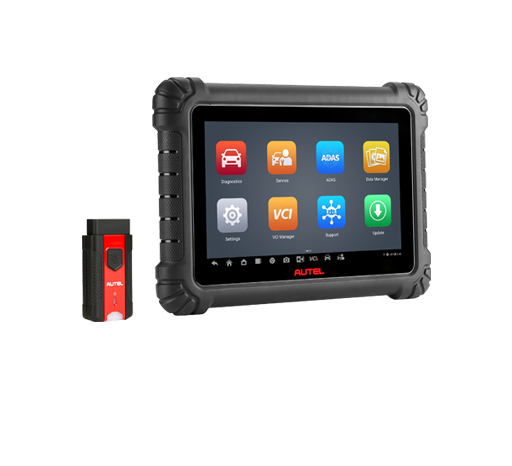

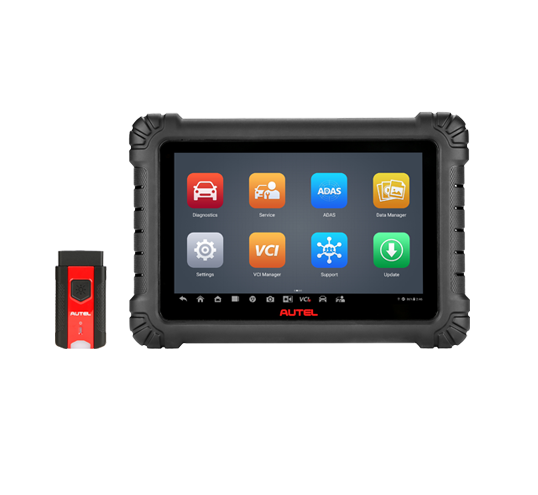

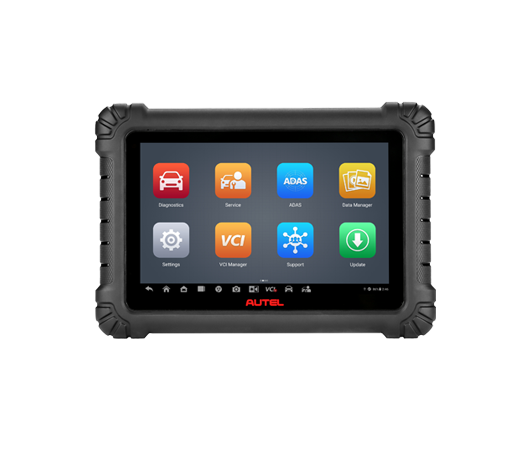

Диагностический автосканер Autel MaxiSys MS906 Pro MAX

Autel MaxiSYS MS906 PRO MAX — новейший профессиональный диагностический автосканер для диагностики всех легковых автомобилей и малого коммерческого транспорта.
В комплектации MAX поставляется осциллограф MaxiScope от компании Autel, который позволяет производить углубленный анализ системы зажигания и работы различных датчиков и узлов автомобиля.

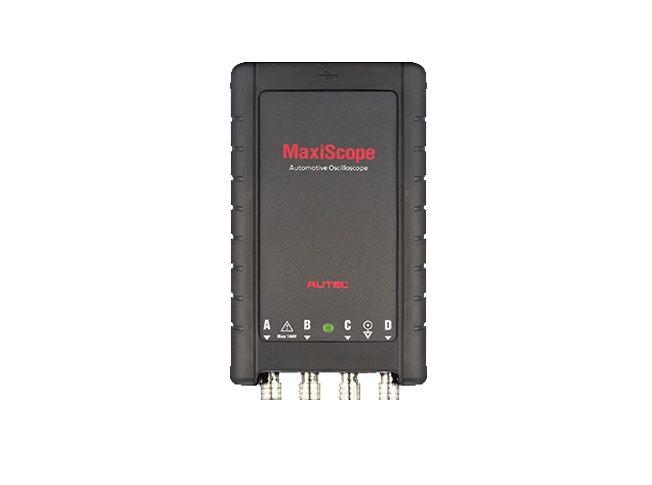

MaxiScope MP408 - компактный 4-канальный автомобильный осциллограф для работы с ПК или сканерами линейки Autel MaxiSys.
Осциллограф является дополнительным диагностическим инструментом диагноста, позволяющим проверять автомобильные датчики, шины связи и исполнительных механизмов. Возможность одновременного отображения 4 сигналов позволяет провести диагностику любых систем в автомобиле. Возможность записи осциллограмм во внутреннюю память сканера MaxiSys или ПК делает осциллограф незаменимым для поиска плавающих неисправностей.

Отличительные особенности от Autel MaxiSys MS906BT:

• На 30% выше скорость работы и производительность, благодаря новому процессору Qualcomm 660 OCTA-CORE 2.3GHz + 1.7GHz и увеличению объема памяти 128Gb SSD / 4Gb RAM
• На 16% увеличено время автономной работы, благодаря АКБ емкостью 11600 mAh
• Поддержка Remote Expert, позволит подключить удаленного специалиста для решения специфических задач
• Доступ к технической информации онлайн, в том числе функциям ведомой диагностики
• Опциональная поддержка тестирования АКБ, системы зарядки и пуска

Прибор поддерживают работу с 86 марками автомобилей производства Азии, Европы, США и СНГ. Автосканер построен на платформе флагмана линейки профессиональной диагностики Autel MaxiSys Ultra.

Сканер разработан для профессиональных диагностов и автоэлектриков для эффективного проведения диагностики электронных систем управления и проведения работ по сервисному обслуживанию.

Идентификация блоков управления

Сканер для диагностики Autel MaxiSYS MS906 PRO MAX отображает хранящуюся в блоке управления информацию о конфигурации автомобиля, версии прошивки блока, номере детали, VIN номер автомобиля и прочее (разную информацию в зависимости от логики работы самого блока управления)

Чтение ошибок

Автосканеры MaxiSys имеют объемную встроенную информационную базу по ошибкам самодиагностики. По ряду ошибок сканер MaxiSYS MS906 PRO MAX не только даст расшифровку ошибки, но и отобразит возможные причины ее возникновения с рекомендациями по дальнейшим действиям.

Отображение диагностических параметров

Диагостические параметры могут отображаться в любом удобном виде — графическом, цифровом, аналоговом (в виде динамической стрелки и шкалы значений). Все параметры могут быть записаны в реальном времени для их последующего анализа.

Специальные тесты (тест-блоки)

Тест-блоки позволят включать специальные режимы проверки в блоке управления, в которых электронная система сама создает условия проверки и оценивает ее результаты с дальнейшими рекомендациями специалисту.

Активации исполнительных механизмов с подбором параметров

Автосканеры Autel MaxiSYS позволяют вручную подавать исполнительные команды на различные узлы и системы автомобиля для их проверки (например, управление катушками зажигания, форсунками, вентиляторами, элементами индикации и другими).

Не все электронные блоки поддерживают функцию специальных тест-блоков исполнительных механизмов. Поэтому для таких блоков используется возможность параллельно с управлением механизмами отобразить параметры в реальном времени, по которым будет легче диагностировать необходимый механизм или исполнительное устройство.

Адаптации и инициализации

После обслуживания некоторых датчиков и исполнительных элементов электронных систем может потребоваться проведение адаптации или инициализации этого узла (например, адаптация дросселя после его промывки). При проведении этой процедуры устанавливаются базовые значения их работы.

Сервисные функции

Большинство современных автомобилей требует проведение специальных функций с использованием автосканера даже при рядовом ТО. Диагностический сканер Autel MaxiSYS MS906 PRO MAX позволяет произвести все необходимые функции:

• сброс и установку сервисных интервалов;
• сброс индикации замены масла;
• управление тормозными колодоками на автомобилях с электрическим стояночным тормозом;
• адаптацию датчика углового положение рулевого колеса после проведения работ по регулировке развала/схождения;
• регенерация сажевого фильтра;
• прокачку тормозной системы с ABS и т.д.

Функции кодирования:

• при замене и вводе в эксплуатацию, используется для установки нового ЭБУ в автомобиль,
• для настройки кузовной электроники под пользователя (как правило блок кузовной электроники BCM). Процедура позволит Вам предложить клиенту индивидуальной настройки автомобиля под него, запирание дверей, настройки сигнализации, функция “проводи до дома”, настройку салонного и наружного освещения и т.д. (покрытие функций кодирования различается в зависимости от версии программного обеспечения, марки, модели, года и рынка сборки автомобиля).

Уникальная система автоматического распознавания конфигурации автомобиля

Система идентификации автомобиля по VIN номеру в один клик из главного меню программы позволяет максимально быстро подключиться к автомобилю, минуя фазы выбора марки, года сброки, рынка и комплектации (функция работает на автомобилях с шиной CAN и поддержкой в ЭБУ функции автоопредления). Это значительно ускоряет работу и минимизирует вероятность ошибки ручного выбора.

Функция автоматического опроса всех установленных блоков управления значительно ускоряет процесс первичной диагностики автомобиля.

Для быстрого повторного подключения прибор поддерживает восстановление соединения с автомобилем из истории.

Высокий уровень русификации

Автосканер MaxiSYS MS 906 PRO качественно русифицирован более чем на 73%. Перевод производится русскоговорящими специалистами, а не машинным способом. Это практически исключает вероятность ошибок трактовки перевода, которые могут привести к неправильным действиям диагноста.

Информационные подсказки на русском языке

Рекомендации по ремонту и диагностике, пошаговые описание сервисных функций, адаптаций, тест-блоков на русском языке. Позволят Вам быстро и корректно выполнять необходимые процедуры при диагностике большинства автомобилей.

Удобное меню диагностики.

Каждый производитель автомобиля создает свою структуру даигностического протокола, поэтому в большинстве автосканеров интерфейс диагностической программы будет отличаться в зависимости от выбранного автомобиля. Однако для повышения удобства пользователей компания Autel стандартизировала структуру основного меню для всех марок, где это было возможно.

Отображение диагностических параметров в графическом и цифровом режимах.

В интерфейсе диагностического сканера MaxiSYS MS906 PRO MAX вы можете выбрать удобный для вас режим отображения текущих данных. Часть параметров удобнее отслеживать в аналоговом виде (в виде динамичной стрелки и шкалы значений) (например давление). Другую часть удобнее просматривать в графическом виде, наблюдая за их изменением во времени (потенциометры, датчик кислорода). Некоторые параметры необходимо накладывать в графике для наблюдение изменения относительно друг друга (например, массовый расход воздуха и обороты двигателя).

Обновления в один клик

Встроенное беспроводное соединение Wi-Fi позволяет подключить автосканер MaxiSYS MS906 PRO MAX напрямую к Wi-Fi сети вашего сервиса и получать обновления в автоматическом режиме нажатием одной кнопкию Обновления на все сканеры бесплатны в течение одного года с момента регистрации сканера.

Аппаратное исполнение

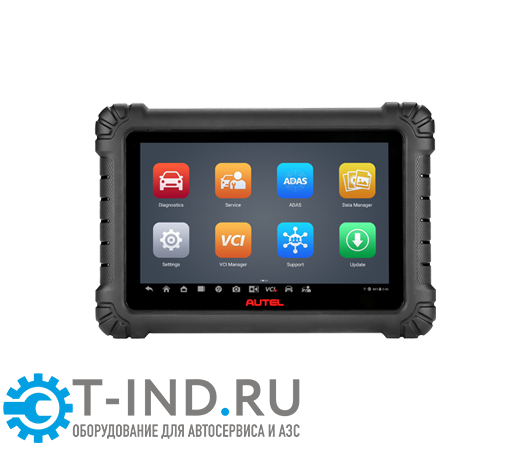

Ударопрочный надежный корпус MaxiSYS MS906 PRO MAX

Компания Autel проектирует диагностические планшеты MaxiSYS MS 906 PRO с учетом агрессивной среды эксплуатации. Корпус надежно защищен от падений, а с сенсорным экраном можно работать даже в условиях технической грязи и масла.

Использование твердотельных жестких дисков (SSD) делает безопасным использование сканера в условиях регулярных падений, вибрации и неаккуратного обращения с планшетом.

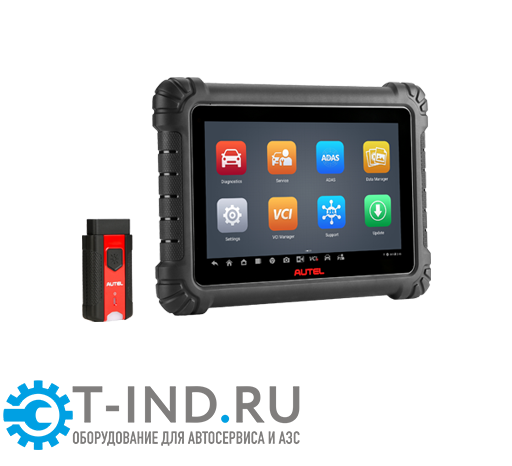

Беспроводной диагностический адаптер

Беспроводной диагностический адаптер автосканера MaxiSYS MS906 PRO MAX оснащен светодиодной подсветкой, значительно облегчающей поиск диагностического разъема в автомобиле.

Дистанционный доступ к адаптеру диагностики позволяет работать с различным узлами автомобиля вне салона — управлять исполнительными механизмами для отслеживания реакции систем, просматривать состояние узлов в зависимости от воздействия на них и т. д.

Емкая батарея

Емкий аккумулятор позволяет работать с прибором всю смену диагноста без перерыва, оставляя сканер на подзарядку на ночь. Также прибор можно использовать с внешним питанием.

Качественный экран

Качественный цветной сенсорный экран с широкими углами обзора выполнен таким образом, чтобы его было максимально комфортно использовать как внутри автосервиса, так и на открытом воздухе под ярким солнцем.

Дополнительные функции

Удобная система ведения отчетов диагностики

Вы можете сохранять все отчеты о проведенной диагностике и просматривать историю работы с отдельным автомобилем.

Удобная система печати отчетов по беспроводному соединению с принтером через общую Wi-Fi сеть позволяет оперативно создавать отчет о проведенной диагностике.

Возможность составления быстрых отчетов с перечислением всех ошибок во всех системах и распечатка их одним списком делает прибор Autel MaxiSYS MS 906 PRO максимально удобным для задач быстрой оценки автомобиля или Trade-in

Возможность подключения видеоэндоскопа

Доступные и простые в использовании видеоэнодоскопы Autel Maxi Video, всегда присутствующие в продаже, значительно упрощают работу с электропроводкой, трудоступными узлами и анализ цилиндро-поршневой группы. Весь видеопоток может быть записан для дальнейшего предоставления отчета автовладельцу.

Применяемость:

Россия:
ВАЗ, ГАЗ, ИЖ, КАМАЗ, МАЗ, ПАЗ, СеАЗ, УАЗ, ЗАЗ;

Европа:
EU Ford, Renault, Abarth, Alfa Romeo, Bugatti, Opel, Vauxhall, Saab, Land Rover, Jaguar, Mercedes Benz, Mercedes Benz Sprinter, Maybach, Smart, Porsche, Volvo, VW, Audi, Bentley, Seat, Skoda, Lancia, Lamborghini, BMW, MINI, VW CV, Citroen, VW LT3, DACIA, Rolls-Royce, Fiat, Peugeot, Aston Martin, Maserati, Ferrari;

Япония:
Honda, Suzuki, Isuzu, Acura, Nissan, Infiniti, Toyota, Lexus, Scion, Mitsubishi, Subaru, Daihatsu, Mazda; Nissan GTR, Fuso;

Корея:
Hyundai, Kia, SsangYong, DAEWOO; Hyundai CV, Samsung;

Китай:
Byd, Chery, Geely, Brilliance, Great Wall, Foton, Borgward, MG, DFSK, Zotye, BAIC, Emgrand, LDV;

США:
Chrysler, Jeep, GM, Dodge, Ford;

Малайзия:
Perodua, Proton;

Индия:
Mahindra, Tata.

Технические характеристики

• Операционная система: Android 10.0
• Диагностический адаптер: MaxiVCI 200
• Экран: 8” Touchscreen TFT-LCD ASAHI GLASS
• Разрешение экрана: 1920 x 1200 DPI/TFT-LCD ASAHI GLASSDPI
• Емкость аккумулятор: 11600mAh
• Тип аккумулятора: 3.7 V lithium
• Процессор: Qualcomm 660 Octa-core Processor (2.2GHz Quad-core A73 + 1.8GHz Quad-core A53)
• Встроенная память: 128GB SSD
• Оперативная память: 4GB RAM
• Расширение памяти: SD Card до 32 GB
• Камера: 16 MP Rear / 16 MP Front
• Беспроводная связь: Wi-Fi, 2.4 GHz
• Входное напряжение: 8 V до 30V DC
• Энергопотребление: 150 mA @ 12 V DC
• Габариты адаптера: 89.89 mm (3.53") x 46.78 mm (1.84") x 21 mm (0.82")
• Вес диагностического адаптера: 70.7 гр.
• Потребляемая мощность: 5 W
• Поддерживаемые протоколы: ISO 9142-2, ISO 14230-2, ISO 15765-4, K- Line, L-Line, Flashing Code, SAE-J1850 VPW, SAE-J1850 PWM, CAN ISO 11898, High speed, Middle speed, Low speed and Single wire CAN, GM UART, UART Echo Byte Protocol, Honda Diag-H Protocol, TP 2.0, TP 1.6, SAE J1939, SAE J1708, Fault-Tolerant CAN
• Вертикальное разрешение: 12 бит
• Количество каналов: 4
• Полоса пропускания: 20 МГц
• Точность: 1 %
• Чувствительность: от 10 мВ/дел до 20 В/дел
• Диапазоны изменения входных сигналов (весь диапазон): от ±50 мВ до ±100 В для 11 диапазонов
• Входной импеданс: 1 МОм при параллельном конденсаторе 22 пФ
• Тип входа: Заземленный разъем BNC
• Входная связь: Режим переменного/постоянного тока, выбираемый с помощью программного обеспечения
• При использовании канала 3 или 4: 20 Мвыб/с
• Буферная память: 32 МБ, распределяется между активными каналами
• Буфер сигналов: до 1000 сигналов
• Диапазоны временной развертки: от 100 нс/дел до 1000 с/дел
• Дополнительные функции: математическая обработка каналов, измерения
• Источник: Любой входной канал
• Основные триггеры: Автоматически, повтор, одиночный, отсутствует
• Дополнительные триггеры: Нарастающий фронт, спадающий фронт
• Диапазон рабочих температур: от 0 до +50 °C (от +15 до +40 °C при указанной точности)
• Диапазон температур при хранении: от -20 до +60 °C
• Диапазон относительной влажности при хранении: От 5 % до 95 % без конденсации
• Размеры (с учетом защитной резиновой накладки): 190 х 115 х 38 мм
• Вес: < 0,5 кг
• Связь с компьютером: кабель USB 2.0
• Электропитание: через разъем USB
